La photogrammétrie

1. Qu’est ce que la photogrammétrie ?
2. Comment fonctionne la photogrammétrie ?
3. Les applications de la photogrammétrie
4. Photogrammétrie vs LiDAR : Quelles différences ?
5. Quels sont les meilleurs logiciels de photogrammétrie ?
6. Comment se former à la photogrammétrie ?
7. Conclusion

La photogrammétrie est une technologie révolutionnaire qui transforme des photographies en modèles 3D détaillés. Découvrez comment cette technique est utilisée dans divers secteurs et pourquoi elle est essentielle aujourd’hui.

La photogrammétrie est une technique permettant de créer des modèles 3D à partir de photographies prises sous différents angles. Elle repose sur l’analyse des images et la triangulation pour déterminer la position, la forme et les dimensions d’un objet ou d’un terrain. Cette technologie est largement utilisée dans les domaines de l’architecture, du BTP, de la cartographie, de l’archéologie et de l’inspection industrielle.

Apparue au XIXe siècle, la photogrammétrie était d’abord utilisée pour la cartographie et la topographie. L’évolution des capteurs, des logiciels et des drones a considérablement amélioré sa précision et son accessibilité. Aujourd’hui, GEO2R exploite cette technologie pour offrir des services de relevés aériens et de modélisation 3D aux entreprises et collectivités.

Par exemple, les premiers relevés étaient réalisés à l’aide de ballons captifs, tandis qu’aujourd’hui, les drones et logiciels avancés permettent des relevés d’une précision inégalée.

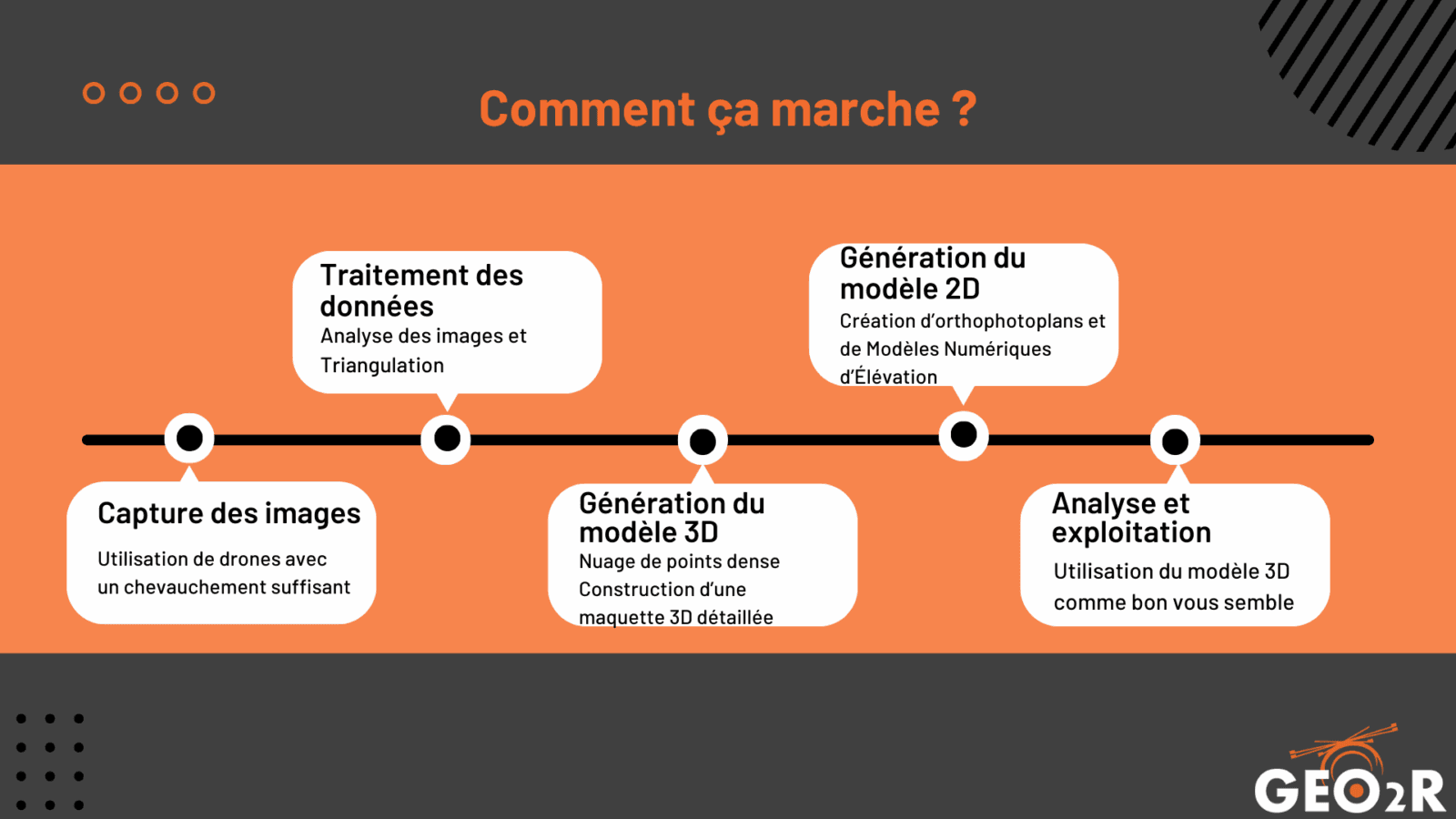

1. Capture des images : Les photos sont prises avec un chevauchement suffisant, à l’aide de drones ou d’appareils photo fixes.
2. Traitement des données : Un logiciel analyse les images, identifie des points communs et réalise la triangulation.
3. Génération du modèle 3D : Les données sont converties en un nuage de points dense, puis en une maquette 3D détaillée.
4. Génération de modèle 2D : Une fois les images placées dans l’espace, il est possible de générer des orthophotoplans et des modèles numériques d’élévation.
5. Analyse et exploitation : Le modèle 3D est utilisé pour la cartographie, l’inspection de bâtiments, ou encore la simulation de projets d’aménagement.

GEO2R utilise des drones équipés de capteurs haute résolution ainsi que des logiciels de pointe comme GEO4X, Pix4D, Metashape et RealityCapture pour assurer des relevés précis et exploitables.

Grâce aux drones et à la photogrammétrie, GEO2R réalise des cartes précises et des modèles de terrain numériques. Ces données sont essentielles pour les géomètres-experts, les urbanistes et les gestionnaires de projets d’aménagement.

GEO2R intègre la photogrammétrie dans le processus BIM (Building Information Modeling) en générant des maquettes 3D de bâtiments existants. Ces jumeaux numériques permettent d’optimiser la gestion des infrastructures et la maintenance.

L’entreprise propose des services d’inspection de structures, comme les ponts, les toitures et les infrastructures industrielles. La photogrammétrie permet de détecter des anomalies sans nécessiter d’intervention humaine risquée.

En combinant la photogrammétrie avec des caméras thermiques, GEO2R détecte les déperditions énergétiques, les défauts d’isolation ou encore les surchauffes sur les réseaux électriques.

GEO2R crée des modèles 3D précis de monuments historiques, de sites archéologiques et d’environnements naturels, contribuant ainsi à la préservation du patrimoine.

GEO2R utilise la photogrammétrie pour enrichir des productions audiovisuelles et générer des perspectives réalistes pour les projets architecturaux.

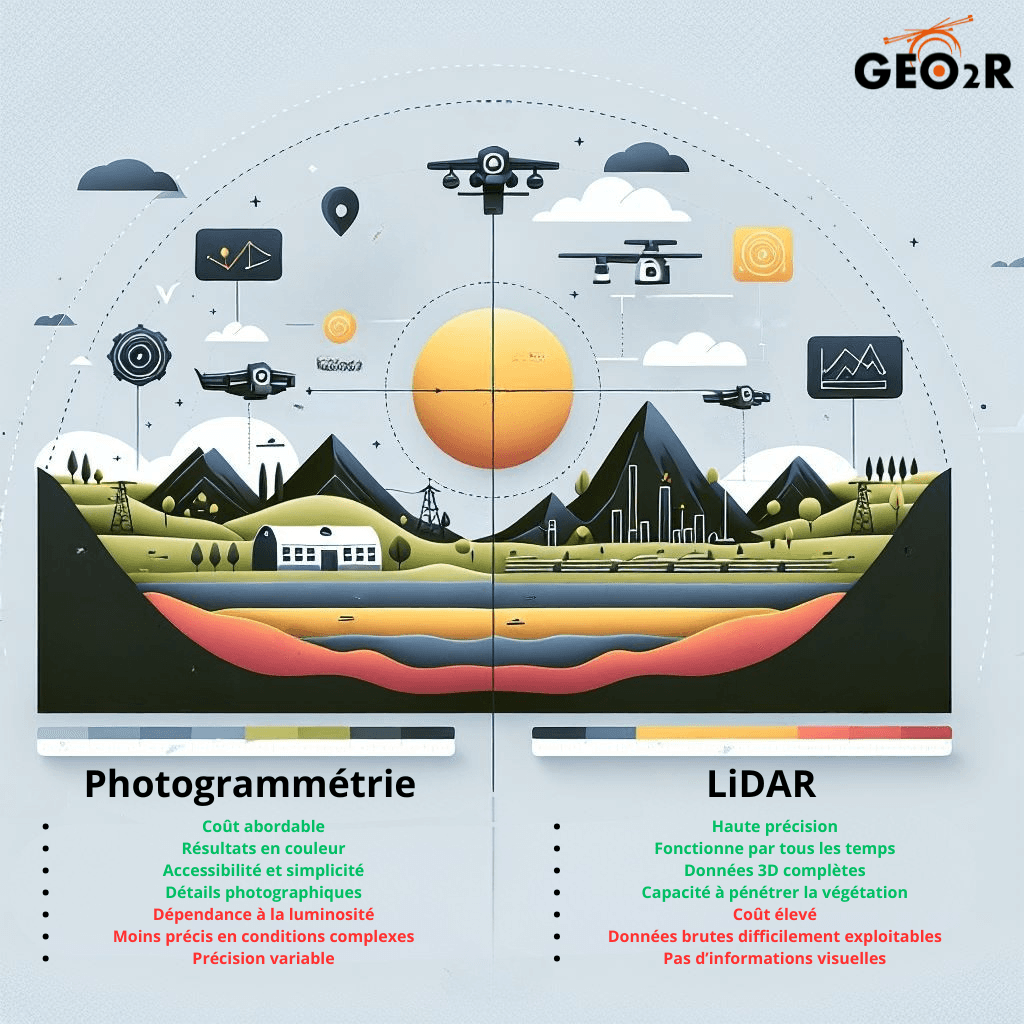

Le LiDAR est une technologie concurrente à la photogrammétrie, souvent utilisée pour des relevés topographiques et des modélisations 3D. Bien que ces deux méthodes aient des objectifs similaires, elles reposent sur des principes différents et présentent chacune des avantages et des inconvénients selon les besoins du projet.

• Photogrammétrie : Plus abordable, fournit des images en couleur avec une bonne précision, mais dépend des conditions de prise de vue (éclairage, textures des surfaces)
• LiDAR : Très précis, fonctionnel dans des conditions de faible luminosité et capable de traverser la végétation pour obtenir des relevés du sol, mais plus coûteux et ne fournit pas d’images en couleur.

La photogrammétrie est idéale pour la modélisation d’infrastructures, de bâtiments et de terrains dégagés. En revanche, pour un relevé topographique sous couvert végétal (forêts, zones boisées), le LiDAR est indispensable. Grâce à ses impulsions laser, cette technologie permet de traverser la canopée et d’obtenir un modèle précis du sol, là où la photogrammétrie serait limitée par la densité de la végétation.

GEO2R conseille l’utilisation du LiDAR pour les relevés de terrain en milieu forestier ou encombré, et de la photogrammétrie pour la modélisation détaillée des structures et des surfaces ouvertes.

• GEO4X: Idéal pour le travail collaboratif et la visualisation de projets géospatiaux en 2D et 3D
• Pix4D : Idéal pour la cartographie, la topographie et l’inspection par drone.
• Metashape : Excellente précision pour les relevés archéologiques et les bâtiments.
• RealityCapture : Rapide et efficace pour la création de modèles 3D.

Des formations sont disponibles, notamment pour les professionnels du BTP et de la topographie. GEO2R accompagne ses partenaires dans la compréhension et l’utilisation des données issues des relevés par drone.

Des plateformes comme Coursera, Udemy et Youtube offrent des formations sur les logiciels de photogrammétrie.

La photogrammétrie est une technologie essentielle pour de nombreux secteurs, et GEO2R se positionne comme un acteur clé en proposant des services de cartographie aérienne, de modélisation 3D et d’inspection industrielle. Grâce à son expertise et à l’utilisation des drones, GEO2R fournit des solutions adaptées aux besoins des professionnels.

Besoin d’un relevé photogrammétrique précis et fiable ? Contactez nous
